Воздушное отопление и вентиляция
О технологии
Воздушное отопление - это способ обогрева помещения с помощью горячего воздуха путем рециркуляции или приточной вентиляции. Теплогенератор состоит из камеры сгорания, теплообмненника, дымососа, вентилятора и блока автоматики.
Принцип работы теплогенератора: воздушно-топливная смесь сгорает в топке, продукты горения нагревают теплообменник и после прохождения через него воздушного потока от вентилятора тепло поставляется в помещение, а отработанные газы удаляются с помощью дымососа.
Преимущества воздушного отопления перед традиционной водяной системой
- децентрализация, управление теплом в рабочих зонах
- равномерное распределение тепла по всей площади помещения
- нет воды - нет риска разморозить систему
- высокий КПД - до 95%
- минимум эксплуатационных затрат
- малая тепловая инерционность
- ввод системы отопления в эксплуатацию без остановки производства, в малые сроки

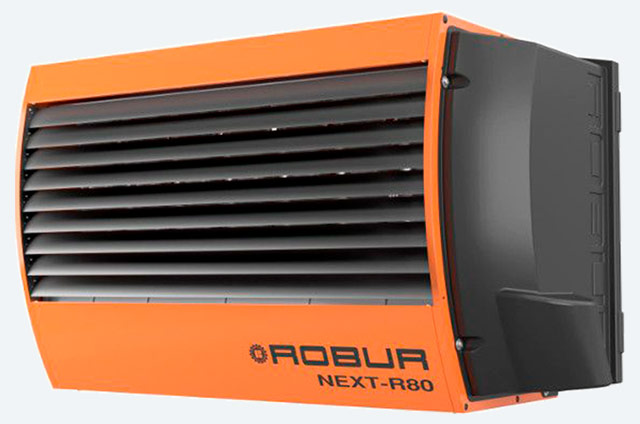

Газовый теплогенератор ROBUR Next R
Теплогенератор ROBUR Next R - простое и надежное решение для отопления промышленных, торговых и складских помещений.
Теплогенератор имеет горелку с автоматической модуляцией мощности (оптимальное соотношение «воздух - газ»).
Отличительные особенности
- высокий КПД ≥ 90%, минимальные вредные выбросы
- малый вес - легкий монтаж
- яркий дизайн
- установка горизонтально и вертикально
- модели как с осевым, так и с центробежным вентилятором
- возможность управления теплогенераторами по сети (до 100 шт.)
Применение
- торговые центры, магазины
- выставочные залы
- автосервисы
Характеристики оборудования
| R15 | R20 | R30 | R40 | R50 | R60 | R80 | |
|---|---|---|---|---|---|---|---|
| Тепловая мощность, кВт | 15,5 | 20,5 | 28,0 | 38,3 | 49,0 | 69,0 | 84,0 |
| Производительность по теплу (min / max), кВт | 9,7 / 14,1 | 12,5 / 18,7 | 15,8 / 25,5 | 21,6 / 35,0 | 29,1 / 44,6 | 38,9 / 62,8 | 47,4 / 76,4 |
| КПД (min / max), % | 91,0 / 94,0 | 91,0 / 94,5 | 91,0 / 94,0 | 91,5 / 94,0 | 91,0 / 94,0 | 91,0 / 94,0 | 90,0 / 94,0 |
| Расход газа метан, м³/ч | 1,6 | 2,3 | 3,0 | 4,1 | 5,2 | 7,3 | 8,9 |
| Расход воздуха, м³/ч | 2000 | 2050 | 2460 | 3600 | 3960 | 5100 | 7200 |
| Δ t, K | 20,1 | 24,6 | 34,1 | 32,4 | 36,4 | 31,3 | 30,9 |
| Параметры электросети, В/Гц | 220 - 230 / 50 | 220 - 230 / 50 | 220 - 230 / 50 | 220 - 230 / 50 | 220 - 230 / 50 | 220 - 230 / 50 | 220 - 230 / 50 |
| Потребляемая эл. мощность, Вт | 180 | 210 | 210 | 300 | 340 | 500 | 600 |
| Рабочая температура, °С | -15 / 35 | -15 / 35 | -15 / 35 | -15 / 35 | -15 / 35 | 0 / 35 | 0 / 35 |
| Вес, кг | 26 | 28 | 51 | 56 | 64 | 78 | 91 |
Варианты монтажа
Газовый теплогенератор ROBUR M
Теплогенератор ROBUR M - простое и надежное решение для отопления промышленных, торговых и складских помещений.
Прямая передача - «воздух - воздух». Нет промежуточного теплоносителя (воды), нет потерь - нагретый воздух доставляется непосредственно в рабочую зону.
Теплогенераторы монтируются на стене на высоте 2,5 - 3,5 метра и не занимают полезной площади.
Отличительные особенности
- 7 моделей мощностью от 20,6 до 72,5 кВт
- атмосферная горелка
- запатентованный теплообменник
- направляющие жалюзи
Применение
- промышленные цеха и мастерские
- автосервис
- супермаркеты и выставочные залы, склады
- сельскохозяйственные предприятия
Подача нагретого воздуха через окно большого размера с регулируемыми жалюзи.
«Эффект Земля» - конические теплообменники с двойным оребрением установлены под наклоном, что позволяет направить нагретый воздух в рабочую зону.
Атмосферная горелка из нержавеющей стали обеспечивает высокий КПД и равномерное распределение температуры по теплообменникам.
Характеристики оборудования
| M 20 | M 25 | M 30 | M 35 | M 40 | M 50 | M 60 | |
|---|---|---|---|---|---|---|---|
| Тепловая мощность, кВт | 20,6 | 28,8 | 34,8 | 42,2 | 48,2 | 57,3 | 72,5 |
| Производительность по теплу, кВт | 18,3 | 25,5 | 30,7 | 37,4 | 42,5 | 50,7 | 63,8 |
| КПД, % | 88,8 | 88,5 | 88,2 | 88,6 | 88,2 | 88,5 | 88,0 |
| Расход газа метан, м³/ч | 2,18 | 3,04 | 3,68 | 4,46 | 5,10 | 6,06 | 7,67 |
| Расход воздуха, м³/ч | 2630 | 2800 | 4100 | 3900 | 4530 | 5200 | 7140 |
| Δ t, K | 32,0 | 32,0 | 30,3 | 32,6 | 33,6 | 32,0 | 30,5 |
| Параметры электросети, В/Гц | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 |
| Потребляемая эл. мощность, Вт | 250 | 250 | 350 | 350 | 400 | 500 | 620 |
| Длина потока воздуха, м | 12 | 15 | 18 | 20 | 21 | 23 | 25 |
| Рабочая температура, °С | 0 / 35 | 0 / 35 | 0 / 35 | 0 / 35 | 0 / 35 | 0 / 35 | 0 / 35 |
| Уровень шума на расстоянии 6 м, дБА | 41 | 43 | 44 | 44 | 45 | 45 | 47 |
| Вес, кг | 55 | 59 | 68 | 80 | 80 | 90 | 108 |
Варианты монтажа
Примеры отопления
Газовый теплогенератор ROBUR M Xt
Теплогенераторы ROBUR M Xt предназначены для наружно монтажа. В комплекте имеются:
- пульт управления с сигнализацией блокировки, перезапуском, переключателем «лето / зима»
- трубы воздухозабора / дымохода
- кожух для защиты вентиляторов от осадков
Герметичный окрашенный корпус теплогенератора не боится коррозии и не требует дополнительного укрытия от осадков.
Отличительные особенности
- модели мощностью от 48,2 до 72,5 кВт
- полный или частичный забор воздуха снаружи для вентиляции
- удобное и простое управление
Применение
- помещения, где требуется теплая приточная вентиляция
- помещения, где запрещена установка отопительных приборов внутри
Монтаж выполняется снаружи - на стене или крыше.
Характеристики оборудования
| M 40 Xt | M 50 Xt | M 60 Xt | |
|---|---|---|---|
| Тепловая мощность, кВт | 48,2 | 57,3 | 72,5 |
| Производительность по теплу, кВт | 42,5 | 50,7 | 63,8 |
| Расход газа метан, м³/ч | 5,10 | 6,06 | 7,67 |
| Расход воздуха в свободном раздуве, м³/ч | 4200 | 5200 | 7800 |
| Расход воздуха при макс. потере давления, м³/ч | 2710 | 3350 | 4800 |
| Расход воздуха пониженный, м³/ч | 2940 | 3640 | 5460 |
| Δ t в свободном раздуве, K | 28,4 | 27,3 | 23,0 |
| Δ t при макс. потере давления, K | 46,5 | 45 | 39,4 |
| Максимальный напор, Па | 70 | 80 | 80 |
| Параметры электросети, В/Гц | 230 / 50 | 230 / 50 | 230 / 50 |
| Потребляемая эл. мощность, Вт | 400 | 640 | 900 |
| Рабочая температура, °С | -40 / 35 | -40 / 35 | -40 / 35 |
| Вес, кг | 98 | 110 | 130 |
Монтаж оборудования
Монтаж на стене с забором воздуха снаружи.
Монтаж на крыше с регулируемым забором воздуха снаружи и из помещения.
Монтаж на стене с регулируемым забором воздуха снаружи и из помещения.
- 1 - Жалюзи на выходе нагретого воздуха
- 2 - Антивибрационная рама
- 3 - Опорный кронштейн
- 4 - Воздушный фильтр
Примеры отопления
Газовый теплогенератор FRACCARO Fast-Air
Газовые корпусные теплогенераторы FRACCARO Fast-Air предназначены для отопления и приточной вентиляции цехов, складов, с/х комплексов, спортивных и торговых залов.
FRACCARO Fast-Air - это 13 моделей тепловой мощностью от 100 до 1000 кВт - для вертикального и горизонтального монтажа. Возможна установка теплогенераторов внутри и снаружи помещения.
Отличительные особенности
- подача нагретого воздуха осуществляется через воздуховоды или напрямую - через дефлекторы
- по требованию заказчика возможно изготовление теплогенераторов с увеличенным напором воздуха
- автоматика обеспечивает полную безопасность эксплуатации
- теплогенератор может работать на природном газе и дизельном топливе
Подача воздуха свободным раздувом - через пленум с направляющими жалюзи или через каналы.
Подача воздуха свободным раздувом или через каналы. Теплогенератор установлен снаружи помещения.
Характеристики оборудования
| Модель | Тепловая мощность, кВт | Расход газа, м³/ч | Поток воздуха, м³/ч | Статическое давление, Па |
|---|---|---|---|---|
| XBL6IH0100 | 95,3 | 11,10 | 6300 | 170 |
| XBL6IH0125 | 116,3 | 13,60 | 7800 | 150 |
| XBL6IH0150 | 148,9 | 17,40 | 9700 | 200 |
| XBL6IH0175 | 173,3 | 20,30 | 11700 | 220 |
| XBL6IH0200 | 203,5 | 23,60 | 13700 | 210 |
| XBL6IH0250 | 232,6 | 27,30 | 15600 | 190 |
| XBL6IH0300 | 290,7 | 33,80 | 19800 | 170 |
| XBL6IH0350 | 348,8 | 41,00 | 23500 | 200 |
| XBL6IH0400 | 436,0 | 51,10 | 29200 | 190 |
| XBL6IH0500 | 494,2 | 57,40 | 33000 | 220 |
| XBL6IH0600 | 697,7 | 80,80 | 46500 | 240 |
| XBL6IH0750 | 872,1 | 101,40 | 55200 | 260 |
| XBL6IH01000 | 1046,5 | 120,30 | 69500 | 290 |
Примеры отопления
