Инфракрасное отопление
О технологии
Инфракрасное отопление - это прямая передача энергии от нагретого тела к телу с меньшей температурой.
Инфракрасные лучи проходят сквозь воздух, не нагревая его, и только на поверхностях предметов и людей преобразуются в тепловую энергию. Так тепло аккумулируется в рабочей зоне. Воздух наргевается вторично - путем конвекции - и также участвует в создании Теплового Комфорта Помещения.
Этот вид отопления наиболее эффективен и с экономической, и с физиологической точек зрения.
Преимущества инфракрасного отопления перед традиционной водяной системой
- экономия газа - до 50%
- высокий КПД (>90%)
- отсутствие теплопотерь в котельной и сети
- общее снижение расчетной тепловой мощности
- малая тепловая инерционность
- равномерное распределение тепла по всей площади помещения
- нет воды - нет риска разморозить систему
- минимум эксплуатационных затрат
- малая тепловая инерционность
- ввод системы отопления в эксплуатацию без остановки производства в малые сроки

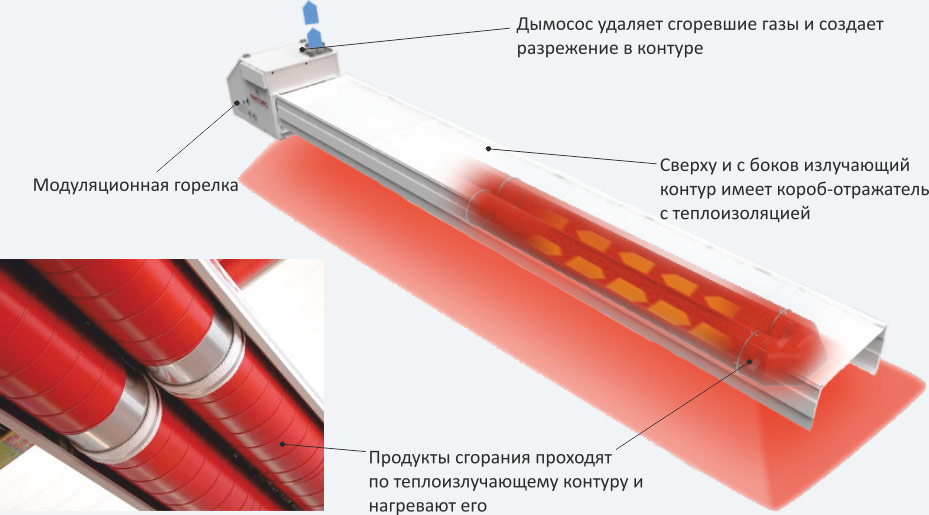

«Сверхтемный» инфракрасный излучатель FRACCARO Girad
Инфракрасные ленточные излучатели Girad предназначены для отопления цеха, ангара, логистического терминала, торгового центра и других помещений большой площади.
Теплоизлучающий контур может иметь длину до 324 м и различную конфигурацию согласно геометрии отапливаемого помещения.
Горелочный блок работает в режиме модуляции, что позволяет поддерживать комфортную температуру в помещении в любое время суток.
Модуляционная горелка EcoMix с комплектом MultiVenturi - это экономичный расход газа и плавная работа системы отопления в течение всего отопительного сезона.
Система MultiVenturi: воздушно-газовая смесь подается в горелку через пучок трубок Venturi. Это обеспечивает полное сжигание с высоким КПД.
Преимущества
- полная автоматизация процесса отопления по температуре и времени
- постоянная модуляция мощности в диапазоне 40%
- значительное снижение расхода газа
- горелка Ecomix с высоким КПД и низкими CO и NOx
- температура контура регулируется от 110 до 290 °C
- монтаж горелочного блока снаружи здания - на стене или крыше
- не требуется автоматика безопасности (САКЗ, СИКЗ, КТЗ)
Характеристики оборудования
Модель | Мощность, кВт | Длина модуля, м (min/max) | Расход газа, м³/ч | Вес генератора, кг |
---|---|---|---|---|
GSR 50 | 35 - 50 | 21 - 36 | 3,3 - 4,7 | 88 |
GSR 100.1 | 70 - 100 | 27 - 75 | 6,6 - 9,5 | 115 |
GSR 150.1 | 120 - 150 | 38 - 84 | 11,4 - 14,3 | 119 |
GSR 200.1 | 140 - 200 | 51 - 117 | 13,3 - 19,1 | 127 |
GSR 300.1 | 210 - 300 | 78 - 162 | 20 - 28,6 | 173 |
Варианты монтажа
Примеры отопления
«Темный» инфракрасный излучатель FRACCARO Panrad
Инфракрасные излучатели Panrad идеальны для быстрого и эффективного отопления помещений любой площади. Широкий модельный ряд позволяет подобрать оборудование для оптимального решения задачи.
Конструкция инфракрасного излучателя включает в себя:
- моноблок из горелки и дымососа с автоматикой управления и безопасности
- теплоизлучающие трубы с фланцквыми соединениями
- полированный алюминиевый отражатель
- кронштейны
Такая конструкция является надежной в эксплуатации и удобной для монтажа.
Высокое качество продукции «FRACCARO» гарантирует долгий срок работы оборудования.
Преимущества
- горелка и дымосос - в едином герметичном корпусе (моноблок)
- горелка «Вентури» - воздушно-газовая смесь подается через 2 - 4 сопла (КПД ≥ 92%)
- теплоизлучающие трубы: подающая - из специальной стали «Lotar» и обратная - из стали с медно-никелевым сплавом
Характеристики оборудования
Модель | Мощность, кВт | Длина модуля, м | Расход газа, м³/ч | Вес агрегата, кг |
---|---|---|---|---|
FRA 2 - 3 | 15 | 3 | 1,43 | 63 |
FRA 2 | 20 | 6 | 1,90 | 108 |
FRA 3 | 30 | 6 | 2,85 | 108 |
FRA 4 | 40 | 6 | 3,81 | 108 |
FRA 5 | 50 | 6 | 4,76 | 108 |
FRB 3 | 30 | 9 | 2,85 | 147 |
FRB 4 | 40 | 9 | 3,81 | 147 |
FRB 4.1 | 45 | 9 | 4,28 | 147 |
FRB 5 | 50 | 9 | 4,76 | 147 |
FRC 4 | 40 | 12 | 3,81 | 185 |
FRC 5 | 50 | 12 | 4,76 | 185 |
Монтаж оборудования
Инфракрасные излучатели Panrad монтируются на цепи в верхней зоне помещения. Продукты сгорания удаляются через стену или крышу с помощью газохода.
Благодаря правильной расстановке оборудования достигается равномерный обогрев помещения.
Примеры отопления
«Светлый» инфракрасный излучатель FRACCARO Sunrad
Sunrad - эффективный прибор для отопления высоких помещений с большими теплопотерями.
Как и другие приборы инфракрасного отопления, Sunrad греет не воздух, а непосредственно поверхность предметов внутри помещения. И как следствие - эффект достигается почти мгновенно.
У излучателей «светлого» типа - высокая интенсивность излучения. На поверхности керамической пластины происходит беспламенное сжигание газа при температуре +900 - 1100 °C. Благодаря этомуизлучатели Sunrad могут устанавливаться на значительной высоте (до 30 метров) под потолком и на стенах.
Также возможно использовать излучатели в технологических процессах - для разогрева материалов, зонного обогрева, обогрева материалов на конвейере.
Корпус излучателя выполнен из полированного алюминия или нержавеющей стали.
- 1 Теплоизлучающий блок - перфорированная керамическая пластина, на которой происходит сгорание газа.
- 2 Блок управления, электроды розжига и ионизационного контроля пламени.
- 3 Отражатель направляет инфракрасное излучение в рабочую зону.
Характеристики оборудования
Модель | Мощность, кВт | Расход газа, м³/ч | Энергопотребление, кВт | Вес агрегата, кг |
---|---|---|---|---|
IEM 10 | 10 | 0,95 | 0,009 | 13 |
IEM 20 | 20 | 1,91 | 0,009 | 22,5 |
IEM 30 | 30 | 2,86 | 0,009 | 30,5 |
IEM 40 | 40 | 3,81 | 0,009 | 39 |
Примеры отопления
Водяной инфракрасный излучатель FRACCARO Waterstrip
Водяные инфракрасные излучатели Waterstrip - удачное решение для отопления помещений любой категории пожароопасности.
Waterstrip - это излучающая панель с циркулирующей горчей водой или паром с температурой до 110 °C. Для снижения тепловых потерь панель имеет сверху изолирующий мат.
Панели соединяются в теплоизлучающую ленту с помощью коллекторов и прессфитингов и подключаются к источнику тепла.
В начале и конце устанавливаются асимметричные коллекторы, которые позволяют равномерно нагревать поверхность панелей.
Соединение пресс-фитингами.
Максимальная универсальность и гибкость установки оборудования.
Теплоизлучающая панель из предварительно окрашенного стального оцинкованного проката с двойной защитой.
Преимущества
- мягкое тепловое излучение
- полная пожаробезопасность
- отсутствие движения воздуха
- минимальные затраты на монтаж
- возможность более эффективно использовать котельную или теплосеть
- управление системой отопления с помощью клапанов и терморегулятора
Излучатели Waterstrip применяют на химическом производстве, при деревообработке, в цехах, складах, спортзалах, торговых и выставочных помещениях.
Характеристики оборудования
Модель | Количество труб | Емкость, л/м | Ширина, мм | Сухой вес, кг/м | Вес с водой, кг/м |
---|---|---|---|---|---|
WP2 | 4 | 1,13 | 550 | 7,78 | 8,91 |
WP2 | 6 | 1,70 | 850 | 11,36 | 13,06 |
WP2 | 8 | 2,27 | 1150 | 14,94 | 17,21 |
WP3 | 4 | 1,13 | 400 | 6,96 | 8,09 |
WP3 | 6 | 1,70 | 600 | 9,99 | 11,69 |
WP3 | 9 | 2,55 | 900 | 14,49 | 17,04 |
WP3 | 12 | 3,40 | 1200 | 19,00 | 22,04 |
